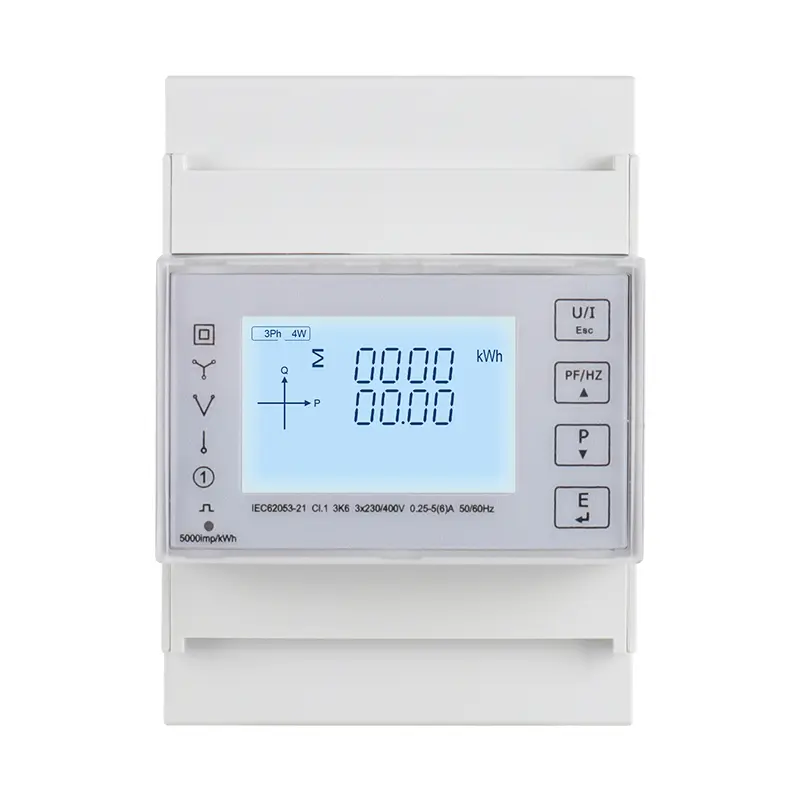

سه فاز چهار سیم سیم دین راه آهن چند منظوره کنتور هوشمند

1 واحد می تواند اندازه گیری و نمایش دهد

RMS فوری ارزش ها

جاری

در هر فاز ، خنثی

ولتاژ

L-L ، L-N

بسامد

45 تا 65 هرتز

قدرت فعال

کل و در هر مرحله

عامل قدرت

کل و در هر مرحله

انرژی مقادیر (شامل: واردات ، صادرات ، واردات + صادرات)

انرژی فعال

0 تا 9999999.999 کیلووات ساعت

انرژی فعال چند عیار (T1 - T4)

0 تا 9999999.999 کیلووات ساعت

2 واحد می تواند اندازه گیری و ارتباطات را بخواند

انرژی ارزش ها

انرژی ظاهری (کل)

0 تا 9999999999 مخمر

چند عادلی واکنشی انرژی (T1 - T4)

0 تا 9999999.999 kvarh ، شامل: واردات ، صادرات ، واردات+صادرات

مصرف ماهانه برق برای 12 ماه گذشته

کل انرژی فعال

دامنه: 0 تا 9999999.999 کیلووات ساعت

مصرف روزانه انرژی برای 31 روز گذشته

کل انرژی فعال

دامنه: 0 تا 9999999.999 کیلووات ساعت

3 واحد می تواند قابل تنظیم باشد

کلاس ارتباطی

آدرس Modbus ، نرخ Baud ، برابری بیت ، بیت توقف

کلاس پیکربندی سیستم

رمز عبور کاربر (HMI) ، نوع سیستم برق

کلاس خروجی نبض

نوع خروجی پالس ، عرض خروجی پالس ، میزان خروجی پالس

کلاس زمان

زمان نمایش خودکار پیمایش ، با نور پس زمینه زمان ، زمان سیستم (RTC) ، تعرفه زمان

برق خصوصیات

نوع اندازه گیری

RMS از جمله هارمونیک در سیستم AC ، پشتیبانی از 1P2W ، 3P3W ، 3p4W

دقت اندازه گیری

ولتاژ ، فعلی

کلاس 0.5 ، طبق IEC 61557-12

قدرت فعال

کلاس 1 / 0.5 ، طبق IEC 61557-12

قدرت واکنشی

کلاس 2 ، طبق IEC 61557-12

قدرت ظاهری

کلاس 1 ، طبق IEC 61557-12

انرژی فعال

کلاس 1 / 0.5s ، طبق IEC 62053-22 ، IEC 61557-12

انرژی واکنشی

کلاس 2 ، طبق IEC 62053-23 ، IEC 61557-12

عامل قدرت

کلاس 1 ، طبق IEC 61557-12

بسامد

کلاس 0.2 ، طبق IEC 61557-12

اعوجاج هارمونیک

کلاس 2 ، طبق IEC 61557-12

نرخ به روزرسانی داده ها

1 ثانیه 100 میلی ثانیه اختیاری

ولتاژ

طحال شناور (یک)

230 VAC (L-N) / 400 VAC (L-L)

اتصال مستقیم

دامنه اندازه گیری شده: 85 تا 275 VAC (L-N) ، 480 ~ 480 VAC (L-L)

دامنه فرکانس

45 تا 65 هرتز

ظرفیت اضافه بار

2*سازمان ملل به مدت 1 ثانیه

جریان ورودی

دامنه اندازه گیری شده

0.005 تا 100 A ، جریان اصلی (IB) 10a است

ظرفیت اضافه بار

30*IMAX برای 0.01 ثانیه

بازده نبض

نوع رابط

Optocoupler جمع کننده باز

پالس ثابت

400 / 100/10/1 IMP / kWh (kvarh) (قابل تنظیم)

عرض نبض

60/100/200 میلی ثانیه (قابل تنظیم) ، پیش فرض 100milliseconds است

نوع خروجی پالس

واردات/صادرات/کل انرژی فعال ،

واردات/صادرات/کل انرژی واکنشی (قابل تنظیم)

طبقه

کلاس A ، طبق IEC 62053-31

ولتاژ ورودی

5 ~ 27 VDC

نور نشانگر پالس روی پنل

ثابت پالس 400Imp/kWh است

دقت ساعت در زمان واقعی

0.5 ثانیه در روز

مکانیکی خصوصیات

درجه IP محافظت (IEC 60529)

برای نمایشگر جلوی IP51 ، بدنه IP30 متر طراحی شده است

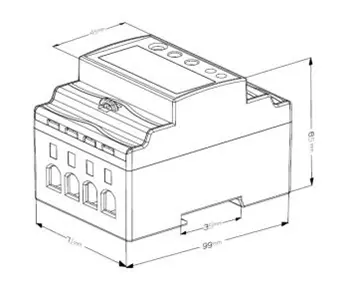

ابعاد (w x h x d)

99 x 71 x 65 میلی متر

جایگاه نصب

نصب راه آهن

ماده موردی

UL 94 V-0

زیست محیطی خصوصیات

دمای عملیاتی

-25 تا+55

دمای ذخیره سازی

-40 تا+80

رطوبت

<90 ٪ ، غیرقانونی

مدرک آلودگی

2

ارتفاع

تا 2000 متر

ارتعاش

10 هرتز تا 150 هرتز ، IEC 60068-2-6

الکترومغناطیسی خصوصیات

تخلیه الکترواستاتیک

سطح 4 ، طبق IEC 61000-4-2 (1)

مصونیت در زمینه های تابشی

سطح 3 ، مطابق IEC 61000-4-3 (1)

مصونیت از گذرا سریع برقی

سطح 4 ، مطابق IEC 61000-4-4 (1)

مصونیت از افزایش

سطح 4 ، مطابق IEC 61000-4-5 (1)

مصونیت از اختلالات انجام شده

سطح 3 ، طبق IEC 61000-4-6 (1)

مصونیت از میدان های مغناطیسی

IEC 61000-4-8 (1)

مصونیت در برابر ولتاژ

IEC 61000-4-11 (1)

تولید گازهای گلخانه ای

کلاس B ، طبق EN55011

انتشار گازهای گلخانه ای

کلاس B ، طبق EN55011

هارمونیک

IEC 61000-3-2 (1)

(1): آزمایش آزمایشی با توجه به درجه مورد نیاز محصولات درجه صنعتی در IEC61326-1 انجام می شود

امنیت

دسته اندازه گیری

گربه III ، طبق IEC 61010-1

گروه ولتاژ بیش از حد

گربه III ، طبق IEC 61010-1

عایق

تست ولتاژ AC: 4KV به مدت 1 دقیقه

تست ولتاژ ضربه: 6kV - 1.2/50 میکرون شکل موج

کلاس محافظ

II ، طبق IEC61010-1

ارتباطات

رابط های استاندارد و پروتکل ها

2 سیم RS485 ، Modbus RTU

نرخ

1200 تا 38400 bps ، پیش فرض 9600 bps است

بیت برابری

هیچ یک ، حتی ، عجیب و غریب ، پیش فرض هیچ کدام نیست

توقف

1 یا 2 ، پیش فرض 1 است

زمان پاسخ

<100ms

حالت انتقال

نیمی دوتایی

فاصله انتقال

تا 1000 متر

حداکثر بارگذاری اتوبوس

64 قطعه
