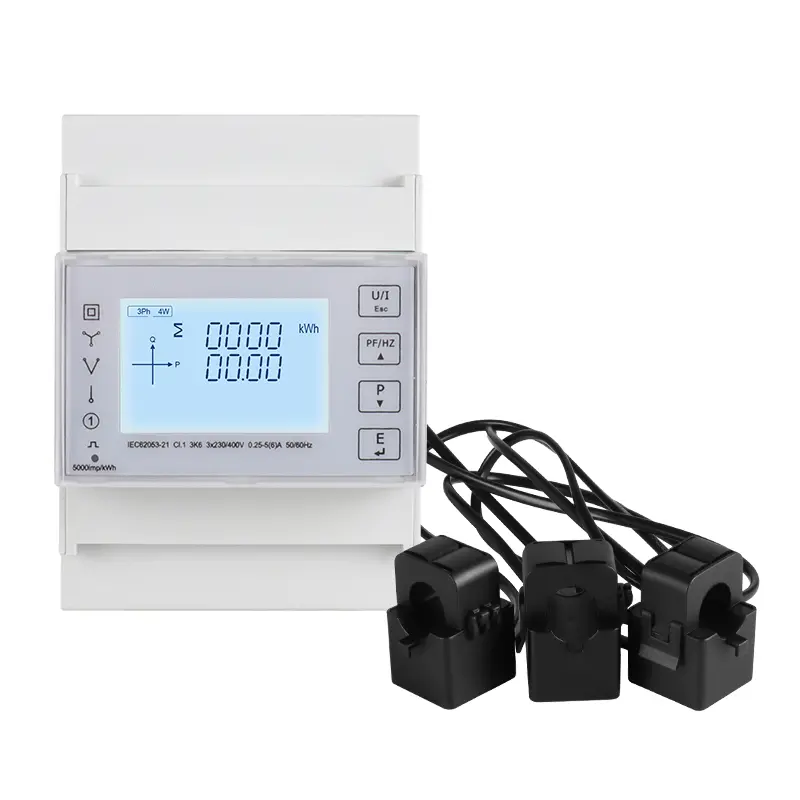

3p 4W اندازه گیری با دقت بالا اندازه گیری DIN RAIL ENERGY SMART SMART

Xinkong Electrical یک حرفه ای 3P 4W با دقت بالا اندازه گیری DIL Rail Smart Meter تولید کننده و تأمین کننده در چین است. ما سالهاست که در اندازه گیری تخصص داریم. محصولات ما از مزیت قیمت خوبی برخوردار هستند و بیشتر بازارهای جنوب شرقی و میانه آسیا را پوشش می دهند. ما مشتاقانه منتظر تبدیل شدن به شریک بلند مدت شما در چین هستیم.

ارسال استعلام

توضیحات محصول

اندازه گیری دقیق اندازه گیری با دقت بالا DIN ENERGY SMART SMART SMART IS DIN RAIL LITATATION MUTIL-Function Energy Meter. این محصولات می توانند از اندازه گیری و تجزیه و تحلیل تنوع پارامترهای قدرت مانند ولتاژ ، جریان ، چهار قدرت چهار گوش پشتیبانی کنند پارامترها ، فاکتور قدرت و غیره ؛ در ضمن آنها همچنین می توانند تهیه کنند اندازه گیری پارامترهای چندگانه انرژی الکتریکی ، مانند انرژی فعال دو طرفه ، انرژی واکنشی ، ماهانه و روزانه آمار مصرف برق. این محصولات همچنین می توانند از تجزیه و تحلیل اندازه گیری پارامتر انرژی الکتریکی در محیط شبکه 1p2W و 3p4W ، برای نظارت بر انرژی برای اینورتر فتوولتائیک ، وضعیت جدید استفاده کنید. خصوصیات طولانی عمر. این سری از محصولات با رابط ارتباطی RS485 ، حداکثر نرخ Baud پشتیبانی از 38400bps ، پشتیبانی از پروتکل های ارتباطی MODBUS RTU. این به راحتی می تواند عملکرد داده های از راه دور را خوانده و طراحی LCD با صفحه بزرگ و کلید حساس به لمس را اتخاذ کند ، که به راحتی می تواند نمای محلی را انجام دهد و عملکرد پارامترهای واریت را تنظیم کند. این محصول دارای عملکرد محافظت از رمز عبور است که امنیت داده محصول را تضمین می کند.

اندازه گیری دقیق اندازه گیری با دقت بالا DIN ENERGY SMART SMART برای نظارت بر انرژی الکتریکی اینورتر فتوولتائیک ، تجزیه و تحلیل آماری مصرف برق جدید انرژی ، نیازهای نظارت بر انرژی از برنامه های سیستم قدرت و ساختمانهای هوشمند طراحی شده است. عملکرد کامل ارتباطی آن برای سیستم های کنترل مختلف ، سیستم های SCADA و سیستم های مدیریت انرژی.

خصوصیات

حداکثر دسترسی 100 مستقیم فعلی

نصب راه آهن DIN ، عرض 4 مدول استاندارد.

اندازه گیری پارامتر چند منظوره ، تأمین ولتاژ ، جریان ، قدرت فعال ، قدرت واکنشی ، قدرت ظاهری ، قدرت فاکتور ، زاویه فاز و غیره

انواع داده های آماری و کارکردهای ذخیره سازی محلی ، مانند قدرت دو طرفه ، تقاضا و سایر داده های آماری را ارائه دهید. برای 12 ماه گذشته آمار مصرف برق ماهانه ارائه دهید و آمار مصرف روزانه برق برای 31 روز گذشته

از عملکرد ارتباطی RS485 پشتیبانی می کند ، نرخ Baud تا 38400bps ، از پروتکل Modbus RTU پشتیبانی می کند.

از یک رابط خروجی پالس Optocoupler پشتیبانی می کند و پارامترهای خروجی را می توان تنظیم کرد.

زمان تازه سازی LCD 1 ثانیه است ، پشتیبانی از کتابچه راهنمای کاربر یا اتوماتیک صفحه نمایش پیمایش (قابل تنظیم)

پارامترها

1 واحد می تواند اندازه گیری و نمایش دهد
RMS فوری ارزش ها
جاری	در هر فاز ، خنثی
ولتاژ	L-L ، L-N
بسامد	45 تا 65 هرتز
قدرت فعال	کل و در هر مرحله
عامل قدرت	کل و در هر مرحله
انرژی مقادیر (شامل: واردات ، صادرات ، واردات + صادرات)

انرژی فعال	0 تا 9999999.999 کیلووات ساعت
انرژی فعال چند عیار (T1 - T4)	0 تا 9999999.999 کیلووات ساعت
2 واحد می تواند اندازه گیری و ارتباطات را بخواند
انرژی ارزش ها
انرژی ظاهری (کل)	0 تا 9999999999 مخمر
چند عادلی واکنشی انرژی (T1 - T4)	0 تا 9999999.999 kvarh ، شامل: واردات ، صادرات ، واردات+صادرات
مصرف ماهانه برق برای 12 ماه گذشته	کل انرژی فعال دامنه: 0 تا 9999999.999 کیلووات ساعت
مصرف روزانه انرژی برای 31 روز گذشته	کل انرژی فعال دامنه: 0 تا 9999999.999 کیلووات ساعت
3 واحد می تواند قابل تنظیم باشد
کلاس ارتباطی	آدرس Modbus ، نرخ Baud ، برابری بیت ، بیت توقف
کلاس پیکربندی سیستم	رمز عبور کاربر (HMI) ، نوع سیستم برق
کلاس خروجی نبض	نوع خروجی پالس ، عرض خروجی پالس ، میزان خروجی پالس
کلاس زمان	زمان نمایش خودکار پیمایش ، با نور پس زمینه زمان ، زمان سیستم (RTC) ، تعرفه زمان

مشخصات

برق خصوصیات
نوع اندازه گیری		RMS از جمله هارمونیک در سیستم AC ، پشتیبانی از 1P2W ، 3P3W ، 3p4W
دقت اندازه گیری	ولتاژ ، فعلی	کلاس 0.5 ، طبق IEC 61557-12
	قدرت فعال	کلاس 1 / 0.5 ، طبق IEC 61557-12
	قدرت واکنشی	کلاس 2 ، طبق IEC 61557-12
	قدرت ظاهری	کلاس 1 ، طبق IEC 61557-12
	انرژی فعال	کلاس 1 / 0.5s ، طبق IEC 62053-22 ، IEC 61557-12
	انرژی واکنشی	کلاس 2 ، طبق IEC 62053-23 ، IEC 61557-12
	عامل قدرت	کلاس 1 ، طبق IEC 61557-12
	بسامد	کلاس 0.2 ، طبق IEC 61557-12
	اعوجاج هارمونیک	کلاس 2 ، طبق IEC 61557-12
نرخ به روزرسانی داده ها		1 ثانیه 100 میلی ثانیه اختیاری
ولتاژ	طحال شناور (یک)	230 VAC (L-N) / 400 VAC (L-L)
	اتصال مستقیم	دامنه اندازه گیری شده: 85 تا 275 VAC (L-N) ، 480 ~ 480 VAC (L-L)
	دامنه فرکانس	45 تا 65 هرتز
	ظرفیت اضافه بار	2*سازمان ملل به مدت 1 ثانیه
جریان ورودی	دامنه اندازه گیری شده	0.005 تا 100 A ، جریان اصلی (IB) 10a است
جریان ورودی	ظرفیت اضافه بار	30*IMAX برای 0.01 ثانیه
بازده نبض	نوع رابط	Optocoupler جمع کننده باز
	پالس ثابت	400 / 100/10/1 IMP / kWh (kvarh) (قابل تنظیم)
	عرض نبض	60/100/200 میلی ثانیه (قابل تنظیم) ، پیش فرض 100milliseconds است
	نوع خروجی پالس	واردات/صادرات/کل انرژی فعال ، واردات/صادرات/کل انرژی واکنشی (قابل تنظیم)
	طبقه	کلاس A ، طبق IEC 62053-31
	ولتاژ ورودی	5 ~ 27 VDC
نور نشانگر پالس روی پنل		ثابت پالس 400Imp/kWh است
دقت ساعت در زمان واقعی		0.5 ثانیه در روز

مکانیکی خصوصیات
درجه IP محافظت (IEC 60529)	برای نمایشگر جلوی IP51 ، بدنه IP30 متر طراحی شده است
ابعاد (w x h x d)	99 x 71 x 65 میلی متر
جایگاه نصب	نصب راه آهن
ماده موردی	UL 94 V-0
زیست محیطی خصوصیات
دمای عملیاتی	-25 تا+55
دمای ذخیره سازی	-40 تا+80
رطوبت	<90 ٪ ، غیرقانونی
مدرک آلودگی	2
ارتفاع	تا 2000 متر
ارتعاش	10 هرتز تا 150 هرتز ، IEC 60068-2-6
الکترومغناطیسی خصوصیات
تخلیه الکترواستاتیک	سطح 4 ، طبق IEC 61000-4-2 (1)
مصونیت در زمینه های تابشی	سطح 3 ، مطابق IEC 61000-4-3 (1)
مصونیت از گذرا سریع برقی	سطح 4 ، مطابق IEC 61000-4-4 (1)
مصونیت از افزایش	سطح 4 ، مطابق IEC 61000-4-5 (1)
مصونیت از اختلالات انجام شده	سطح 3 ، طبق IEC 61000-4-6 (1)
مصونیت از میدان های مغناطیسی	IEC 61000-4-8 (1)
مصونیت در برابر ولتاژ	IEC 61000-4-11 (1)
تولید گازهای گلخانه ای	کلاس B ، طبق EN55011
انتشار گازهای گلخانه ای	کلاس B ، طبق EN55011
هارمونیک	IEC 61000-3-2 (1)
(1): آزمایش آزمایشی با توجه به درجه مورد نیاز محصولات درجه صنعتی در IEC61326-1 انجام می شود
امنیت
دسته اندازه گیری	گربه III ، طبق IEC 61010-1
گروه ولتاژ بیش از حد	گربه III ، طبق IEC 61010-1
عایق	تست ولتاژ AC: 4KV به مدت 1 دقیقه
عایق	تست ولتاژ ضربه: 6kV - 1.2/50 میکرون شکل موج
کلاس محافظ	II ، طبق IEC61010-1
ارتباطات
رابط های استاندارد و پروتکل ها	2 سیم RS485 ، Modbus RTU
نرخ	1200 تا 38400 bps ، پیش فرض 9600 bps است
بیت برابری	هیچ یک ، حتی ، عجیب و غریب ، پیش فرض هیچ کدام نیست
توقف	1 یا 2 ، پیش فرض 1 است
زمان پاسخ	<100ms
حالت انتقال	نیمی دوتایی
فاصله انتقال	تا 1000 متر
حداکثر بارگذاری اتوبوس	64 قطعه

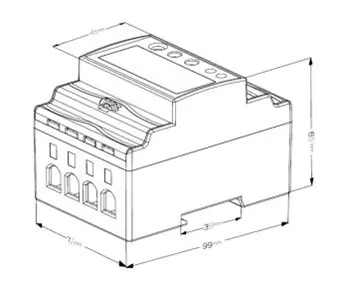

ابعاد نصب
