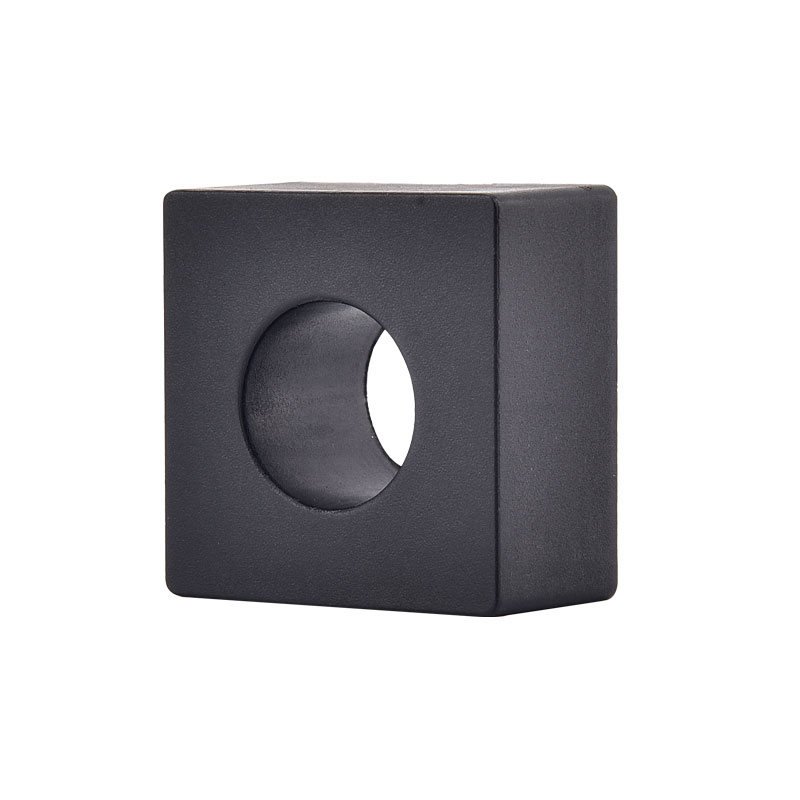

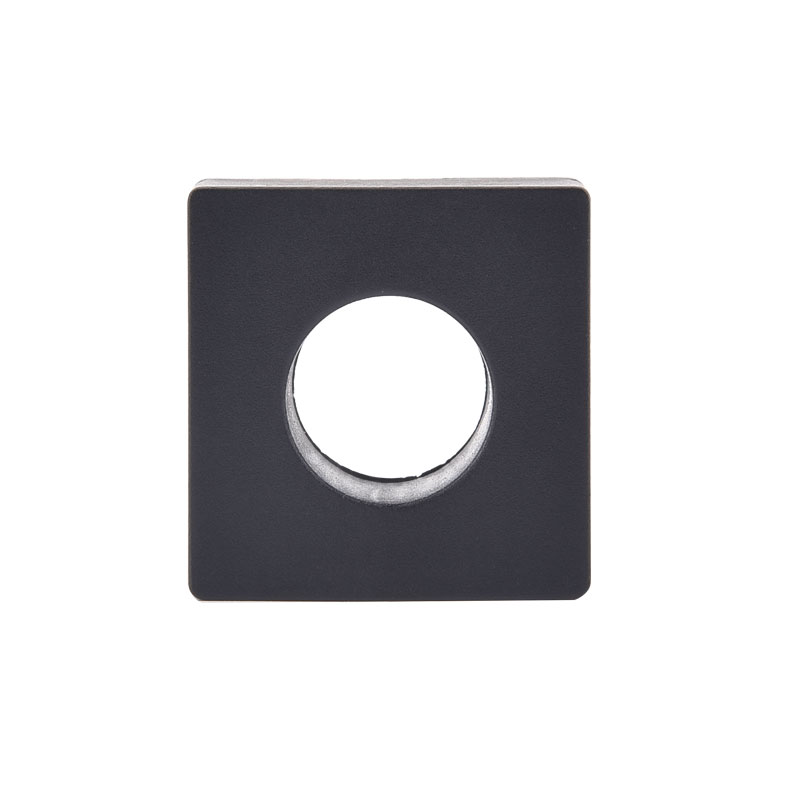

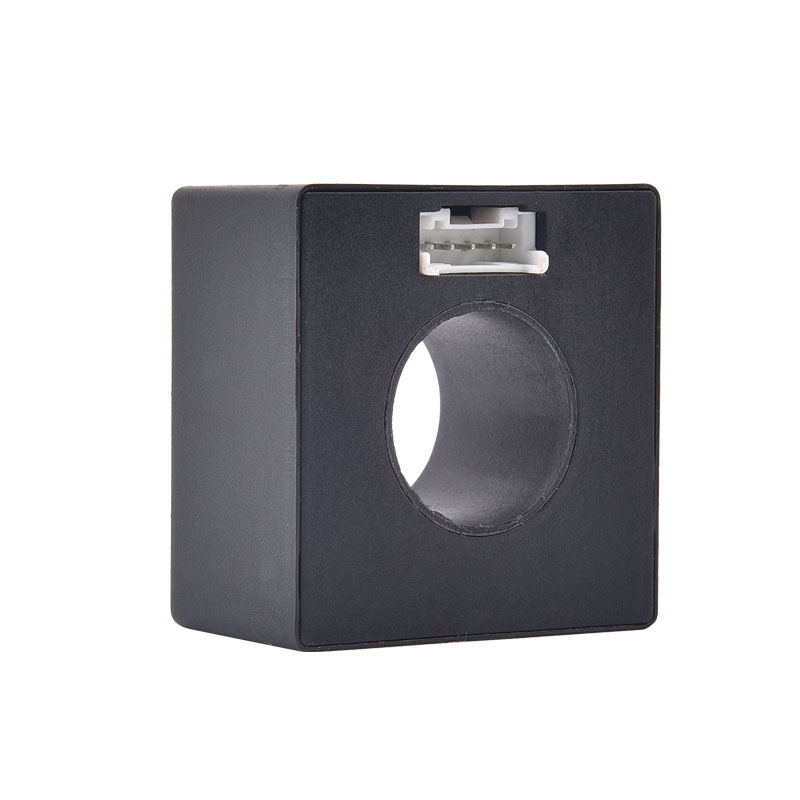

سنسور نشت از نوع B دقیق بالا

Xinkong یک تولید کننده و تأمین کننده سنسور نشت از نوع B با دقت بالا با سالها تجربه است. سنسور نشت از نوع B با دقت بالا می تواند بسیاری از برنامه ها را برآورده کند ، اگر به خدمات با کیفیت ما علاقه مند هستید ، می توانید اکنون با ما مشورت کنید ، و ما به سرعت به شما باز می گردیم. عملکرد ایمنی مهم این دستگاه ها مانیتور جریان نشت کل سیستم از ماژول های برق در برابر زمین است. یک سیستم معیوب می تواند برای افراد خطرناک شود یا باعث آتش سوزی شود. قبل از این که تا کنون ، ماژول های قدرت باید از شبکه جدا شوند. جریان نشت حاوی اجزای DC و AC است. بنابراین یک واحد نظارت حساس به AC/DC لازم است.

ارسال استعلام

توضیحات محصول

Xinkong یک تولید کننده و تأمین کننده سنسور نشت از نوع B دقیق است که برای خدمات با کیفیت مشهور است. شرکت واردات و صادرات Wenzhou Xinkong ، Ltd. یک شرکت نوآورانه است که یکپارچه سازی تحقیقات علمی ، تولید و فروش است. شبکه فروش این شرکت بسیاری از کشورها و مناطق مانند اروپا و آسیای جنوب شرقی را در بر می گیرد و کیفیت و خدمات محصول آن توسط مشتریان به خوبی دریافت می شود. می توانید مطمئن باشید که سنسور نشت از نوع B دقیق از ما خریداری می کند.

ویژگی

■ منبع واحد +5 ولت

upput بازده سطح بالا و پایین

function عملکرد خودآزمایی

■ روی صفحه PCB نصب شده است

برنامه

rection تشخیص گسل زمین

station ایستگاه شارژ وسیله نقلیه الکتریکی

■ تشخیص جریان نشت مبدل

استاندارد

■ قابل استفاده برای IEC 62752 نیازهای فعلی باقیمانده

■ قابل استفاده برای IEC 62955 نیازهای فعلی باقیمانده برای RDC-MD

■ مؤلفه هایی که ROHS/REACH کامل را طراحی کرده اند

نمای کلی

یک عملکرد مهم ایمنی این دستگاه ها ، نظارت بر جریان نشت کل سیستم از ماژول های قدرت در برابر زمین است. یک سیستم معیوب می تواند برای افراد خطرناک شود یا باعث آتش سوزی شود. قبل از این که تا کنون ، ماژول های قدرت باید از شبکه جدا شوند. جریان نشت حاوی اجزای DC و AC است. بنابراین یک واحد نظارت حساس به AC/DC لازم است.

ماژول تشخیص جریان باقیمانده سری XKCA به ویژه در ایستگاه های شارژ عمومی برای وسایل نقلیه برقی ، موتور سیکلت های برقی ، دوچرخه برقی ، هزینه های شارژ و مدیریت ایمنی برق بسیار کاربرد دارد. این کاربرد ساده و نصب آسان را ارائه می دهد.

برنامه کاربردی معمولی شماتیک

تعریف پین

شماره پین	نماد	نوع پین	توابع
1	VDD	قدرت	منبع تغذیه ماژول ، ولتاژ استاندارد 5VDC ورودی ولتاژ مورد نیاز در 5.15VDC با 4.85 ~ 4/85 ، قابلیت خروجی قدرت> 100mA منبع تغذیه 150mV ≤
2	سفر	خروجی	هنگامی که جریان باقیمانده از آستانه فراتر می رود ، سطح خروجی از پایین به بالا تغییر می کند
3	GND	قدرت	زمین
4	کربن	ورودی	هنگامی که این پین به 0VDC انجام شد ، ماژول قطره صفر-نقطه را محاسبه می کند و مقدار را برای ثبت نام در MCU ذخیره می کند تا عملکرد کالیبراسیون را به پایان برساند. هنگام استفاده از عملکرد CAL ، مدار اصلی باید قطع شود تا از جریان جریان باقیمانده اطمینان حاصل شود
5	تست	ورودی	قبل از شروع شارژ ، از طریق این پین یک آزمایش شبیه سازی را روی محصول انجام دهید تا بررسی کنید که آیا محصول به طور عادی کار می کند

ویژگی های الکتریکی/قابلیت اطمینان

	شغلی	حداقل	تایپ کردن	حداکثر	واحد
1	جریان اولیه اسمی RMS (1Phase / 3Phase)		32	80	A
2	ولتاژ عرضه	4.85	5	5.15	V
3	رطوبت نسبی			95	%
4	دمای عملیات محیط	-40		+105	℃
5	دمای ذخیره محیط	-20		+65	℃
6	مصرف برق			≤110	MW
7	ورودی/خروجی ولتاژ ، سطح پایین	0		0.6	V
8	ورودی/خروجی ولتاژ ، سطح بالا	4.2		5	V
9	زندگی طراحی نظری		20 پوند		سال
10	ارتفاع عملیاتی			4000	m

جریان سفر (خصوصیات مرتبط با جریان باقیمانده)

	موج دار	فرکه	حداقل	تایپ کردن	حداکثر	واحد
1	S-DC	-	3	4.5	6	ما
2	2pdc	-	3.5	5	7	ما
3	3pdc	-	3.1	4.5	6.2	ما

سفر-زمان (ویژگی های مرتبط با جریان باقیمانده)

	موج دار	فرکه	جاری	تایپ کردن	حداکثر	واحد
1	S-DC	-	6 میلی آمپر	100	1000	ام‌اس
2	S-DC	-	60 میلی آمپر	50	300	ام‌اس
3	S-DC	-	200 میلی آمپر	50	100	ام‌اس
4	2pdc	-	60 میلی آمپر	50	300	ام‌اس
5	2pdc	-	200 میلی آمپر	50	100	ام‌اس
6	3pdc	-	60 میلی آمپر	50	300	ام‌اس
7	3pdc	-	200 میلی آمپر	50	100	ام‌اس

Notrip-Time (ویژگی های مرتبط با جریان باقی مانده)

	موج دار	فرکه	جاری	کم محدود	واحد
1	گی	50 هرتز	30 میلی آمپر	∞	ام‌اس
2	گی	50 هرتز	60 میلی آمپر	300	ام‌اس
3	گی	50 هرتز	150 میلی متر	80	ام‌اس
4	گی	50 هرتز	5a	80	ام‌اس

بعد محصول (میلی متر)

توجه: سیمهای ترمینال را می توان سفارشی کرد.

نمودار زمان بندی

■ سرعت قدرت VDD 5MS/V

■ T1 به عنوان زمان انتظار ، پیشنهاد می شود T1 ≥ 100ms

■ 50ms≤ T2≤100ms ، پین Cal زمان کم بیشتر از 50ms ، محصول شروع به ورود به فاز صفر می کند

t3m 500ms و صبر کنید تا صفر کامل شود

t400ms T400 ، و سیگنال خودآزمایی آزمایش باید منتظر بماند تا T3 کامل شود قبل از استفاده از آن

■ Trip Pin Output با مدت زمان بالا TX = 100ms (عملکرد خودآزمایی را تأیید کنید)

■ ty = 100ms زمان محو شدن سطح بالا پین سفر است (تأیید خودآزمایی را غیرفعال می کند)

مدار خودآزمایی

■ 2 در ZCT برای تولید جریان باقیمانده DC شبیه سازی شده
■ با استفاده از VDD برای تولید مقدار معمولی = 6.53 جریان باقیمانده شبیه سازی شده MADC
■ این جریان محدودترین شرایط TRIPPING برای آزمایش صحیح سیستم است

آستانه تلنگر سیگنال دیجیتال
