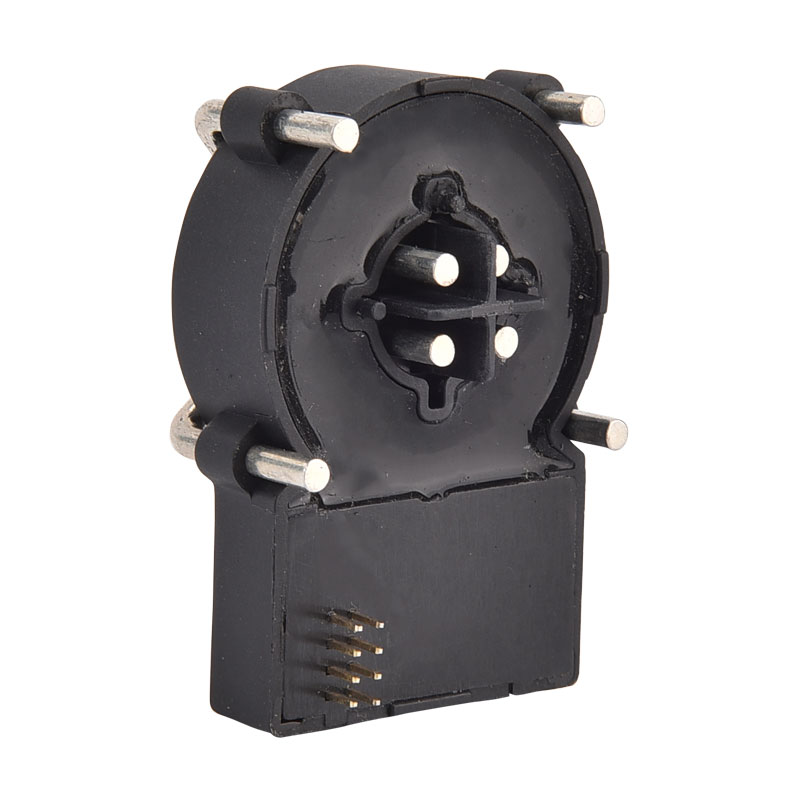

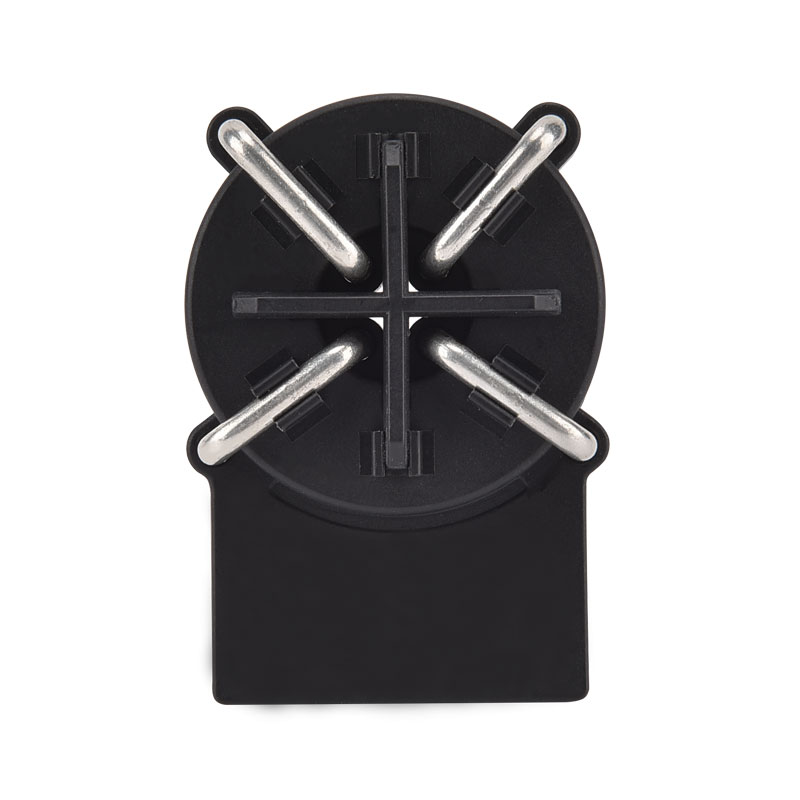

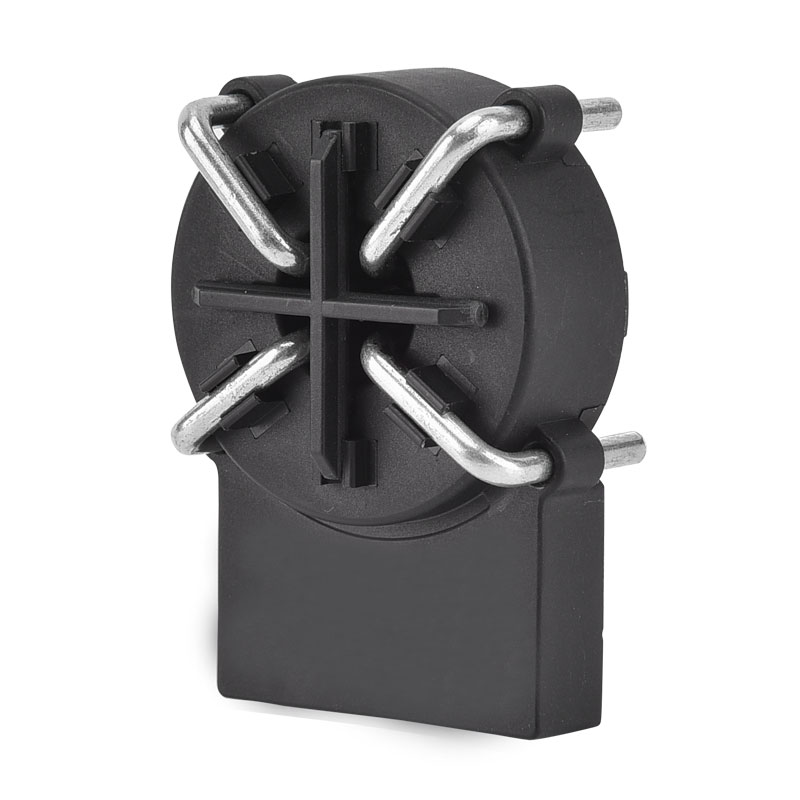

قطعات شارژر EV واحد مانیتورینگ جریان باقی مانده

Xinkong یک تولید کننده و تأمین کننده واحد نظارت فعلی EV Charger Partions Professional EV با سالها تجربه است. واحد نظارت فعلی EV Charger Parts می تواند بسیاری از برنامه های کاربردی را برآورده کند ، اگر به خدمات با کیفیت ما علاقه مند هستید ، اکنون می توانید با ما مشورت کنید ، و ما به سرعت به شما باز می گردیم. عملکرد ایمنی مهم این دستگاه ها مانیتور جریان نشت کل سیستم از ماژول های برق در برابر زمین است. یک سیستم معیوب می تواند برای افراد خطرناک شود یا باعث آتش سوزی شود. قبل از این که تا کنون ، ماژول های قدرت باید از شبکه جدا شوند. جریان نشت حاوی اجزای DC و AC است. بنابراین یک واحد نظارت حساس به AC/DC لازم است.

مدل:XKCA-01-MD

ارسال استعلام

توضیحات محصول

Xinkong یک تولید کننده و تأمین کننده واحد نظارت فعلی EV Charger Parts است که برای خدمات با کیفیت مشهور است. شرکت واردات و صادرات Wenzhou Xinkong ، Ltd. یک شرکت نوآورانه است که یکپارچه سازی تحقیقات علمی ، تولید و فروش است. شبکه فروش این شرکت بسیاری از کشورها و مناطق مانند اروپا و آسیای جنوب شرقی را در بر می گیرد و کیفیت و خدمات محصول آن توسط مشتریان به خوبی دریافت می شود. می توانید مطمئن باشید که واحد نظارتی فعلی قطعات شارژر EV را از ما خریداری کنید.

ماژول تشخیص جریان باقیمانده سری XKCA به ویژه در ایستگاه های شارژ عمومی برای وسایل نقلیه برقی ، موتور سیکلت های برقی ، دوچرخه برقی ، هزینه های شارژ و مدیریت ایمنی برق بسیار کاربرد دارد. این کاربرد ساده و نصب آسان را ارائه می دهد.

ویژگی

■ منبع واحد +5 ولت
complemin
adders هادی های اولیه 3 فاز روی ماژول (تایپ 32a ، حداکثر 40a)
■ خروجی PWM برای نشانگر مقدار جریان باقیمانده DC (30 ~ 0mA)
■ خروجی خطا برای نشانگر خطای سیستم
■ روی صفحه PCB نصب شده است
function عملکرد خودآزمایی

برنامه

rection تشخیص گسل زمین

station ایستگاه شارژ وسیله نقلیه الکتریکی

■ تشخیص جریان نشت مبدل

استاندارد

■ قابل استفاده برای IEC 62752 نیازهای فعلی باقیمانده

■ برای IEC 62955 نیازهای جریان باقیمانده برای RDC-PD قابل اجرا است

■ برای الزامات فعلی باقیمانده UL2231 قابل اجرا است

■ مؤلفه هایی که ROHS/REACH کامل را طراحی کرده اند

تقاضای محصول

برنامه کاربردی معمولی شماتیک

تعریف پین

پین	نام پین	عمل
1	خطا	pin پین خروجی بازپرداخت باز برای نشان دادن وضعیت گسل سیستم ■ هنگامی که هیچ خطای سیستم وجود ندارد ، این پین به GND انجام می شود ■ هنگامی که گسل سیستم رخ داد ، این پین امپدانس بالا خواهد بود
2	ارباب	■ هنگامی که این پین به 0VDC انجام شد ، ماژول قطره صفر-نقطه را محاسبه کرده و مقدار را برای ثبت نام در MCU ذخیره می کند تا عملکرد کالیبراسیون را به پایان برساند. ■ پس از اتمام کالیبراسیون ، سیستم از نظر داخلی جریان باقیمانده شبیه سازی شده را ایجاد می کند تا بررسی کند که آیا ماژول می تواند پاسخ صحیح را انجام دهد. در طی این روش ، اگر ماژول صحیح کار کند ، x20-out & x6-out به امپدانس بالا تبدیل می شود. توجه: ■ هنگام استفاده از عملکرد تست ، مدار اصلی باید قطع شود تا از جریان جریان باقیمانده اطمینان حاصل شود ■ هنگام استفاده از این عملکرد پین ، لطفاً شکل نمودار زمان را دنبال کنید
3	x6-out	■ اگر جریان باقیمانده بیش از مقدار سه گانه DC از پیش تنظیم شده است (برای این ماژول به طور معمول 4.5 MADC) ، این خروجی در حالت امپراتوری بالا قرار دارد ■ هنگامی که کل جریان باقیمانده R.M.S از مقدار سه گانه قبل از هرجایی فراتر می رود ، این خروجی در حالت امپراتانس بالا قرار دارد ■ هنگامی که سیستم گسل رخ می دهد ، این خروجی در حالت امپراتانس بالا قرار دارد ■ برای سایر شرایط عادی ، این خروجی در سطح پایین (GND) است
4	x20-out	■ اگر جریان باقیمانده بیش از ارزش پیش از هرجاری از قبل تنظیم شده باشد (برای خالص-ac به طور معمول 17.8 MAAC) ، این خروجی در حالت امپراتوری بالا است ■ هنگامی که سیستم گسل رخ می دهد ، این خروجی در حالت امپراتانس بالا قرار دارد ■ برای سایر شرایط عادی ، این خروجی در سطح پایین (GND) است
5	GND	■ زمین
6	VDD	■ منبع تغذیه ماژول ، ولتاژ استاندارد 5VDC input ورودی ولتاژ مورد نیاز در 5.15VDC با 4.85 ~ 5/85 ، قابلیت خروجی قدرت> 100mA ■ منبع تغذیه 150mV ≤ (پیشنهاد می شود از مدار LDO برای مرجع IC LP2985A-50DB استفاده کنید)
7	PWM	■ نشان دادن مؤلفه جریان باقیمانده DC با چرخه وظیفه با 8kHz PWM وضوح خروجی = 3.33 ٪/MADC از 0 ~ 30MADC ■ دقت در حدود 0.5 میلی متر پوند
8	N.C.	■ استفاده نشده است

ویژگی های الکتریکی/قابلیت اطمینان

	شغلی	حداقل	تایپ کردن	حداکثر	واحد
1	جریان اولیه اسمی RMS (1Phase / 3Phase)		32	40	A
2	ولتاژ عرضه	4.85	5	5.15	V
3	دمای عملیات محیط	-40		+105	℃
4	دمای ذخیره محیط	-20		+65	℃
5	مصرف برق استاتیک			110	MW
6	ترخیص کالا از گمرک برق ؛	6.5			مگنی
7	ترخیص کالا از گمرک برق ؛ مقدمات ابتدایی	10			مگنی
8	مسافت خزنده ؛ ابتدایی اولیه	8			مگنی
9	مسافت خزنده ؛ مقدمات ابتدایی	10			مگنی
10	ورودی ولتاژ ، سطح پایین	0		0.6	V
11	ورودی ولتاژ ، سطح بالا	4.2		5	V
12	زندگی طراحی نظری	20			سال
13	ارتفاع عملیاتی			4000	m

جریان سفر (خصوصیات مرتبط با جریان باقیمانده)

	موج دار	فرکه	حداقل	تایپ کردن	حداکثر	واحد
1	گی	50 هرتز	15	17.8	20	ما
2	A0	50 هرتز	11	17	26	ما
3	A90	50 هرتز	10	18.5	27	ما
4	A135	50 هرتز	10	22.9	28	ما
5	2pdc	-	3.5	5.0	7	ما
6	3pdc	-	3.1	4.5	6.2	ما
7	S-DC	-	3.0	4.5	6.0	ما

سفر-زمان (ویژگی های مرتبط با جریان باقیمانده)

	موج دار	فرکه	جاری	تایپ کردن	حداکثر	واحد
1	گی	50 هرتز	30 میلی آمپر	50	1000	ام‌اس
2	گی	50 هرتز	60 میلی آمپر	16	100	ام‌اس
3	گی	50 هرتز	150 میلی متر	15	60	ام‌اس
4	گی	50 هرتز	5a ~ 100a	8.5	60	ام‌اس
5	A0	-	42ma	25	100	ام‌اس
6	A0	-	84mA	18	60	ام‌اس
7	A0	-	210 میلی آمپر	10	60	ام‌اس
8	A0+DC	-	42ma+6madc	18	60	ام‌اس
9	A0+DC	-	84mA+6madc	15	60	ام‌اس
10	A0+DC	-	210mA+6MADC	15	60	ام‌اس
11	S-DC	-	6 میلی آمپر	48	1000	ام‌اس
12	S-DC	-	60 میلی آمپر	16	100	ام‌اس
13	S-DC	-	300ma	8.5	60	ام‌اس
14	2pdc/3pdc	-	60 میلی آمپر	20	100	ام‌اس
15	2pdc/3pdc	-	120 میلی آمپر	15	60	ام‌اس
16	2pdc/3pdc	-	300ma	12	60	ام‌اس
17	2pdc/3pdc	-	5a ~ 100a	12	60	ام‌اس

بعد محصول (میلی متر)

نمودار زمان بندی

■ T0 به عنوان زمان انتظار برای سیستم سازی سیستم ، 270ms T0 گرم

■ T1 به عنوان زمان انتظار ، پیشنهاد می شود T1 ≥ 100ms

■ T2 به عنوان کالیبراسیون و زمان سفارش خودآزمایی ، پیشنهاد شده است 50ms ≤ T2 ≤ 100ms

■ T3 به عنوان زمان انتظار برای خودآزمایی DC ، T3 گرم 200ms ، پیشنهاد می شود که X6-OUT را پس از 300ms بخوانید

■ T4 به عنوان زمان انتظار برای AC خودآزمایی ، T4≈ 690ms ، پیشنهاد می شود که پس از 300ms x30-out را بخوانید

■ T5 به عنوان مدت زمان نشانه خودآزمایی AC ، T5 ≈ 1580ms

■ T6 به عنوان زمان مدت زمان نشانگر خودآزمایی DC ، T6 ≈ 1090ms

مدار خودآزمایی

■ 2 در ZCT برای تولید جریان باقیمانده DC شبیه سازی شده

■ با استفاده از VDD برای تولید مقدار معمولی = 6.53 جریان باقیمانده شبیه سازی شده MADC

■ این جریان محدودترین شرایط TRIPPING برای آزمایش صحیح سیستم است

آستانه تلنگر سیگنال دیجیتال

■ برای جلوگیری از نوسان سیگنال ، چرخش خروجی سیگنال با آستانه ریزش و آستانه بازیابی تنظیم شده است

■ هنگام بریدن آستانه به ， فلیپ X-out مربوطه رسید و هنگامی که جریان به آستانه بازیابی کاهش می یابد ، دوباره به تلنگر x-out مرتبط ، به حالت سطح پایین برگردد
